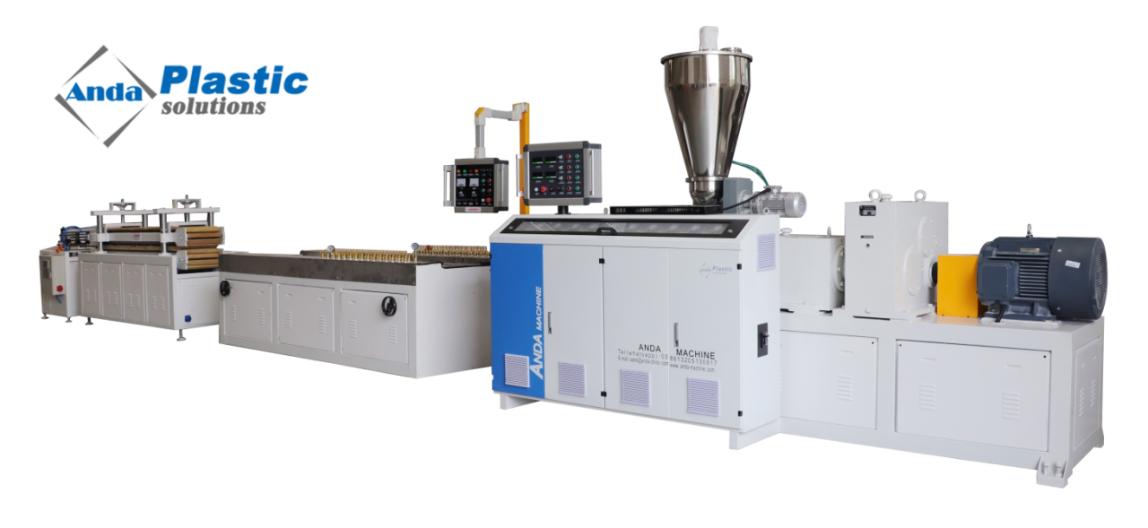

ПВХ қабырға төбесі панелінің экструзия желісі

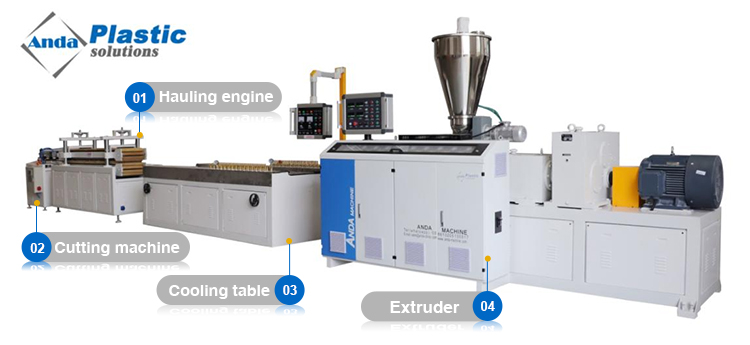

Негізгі жабдық конфигурациясы

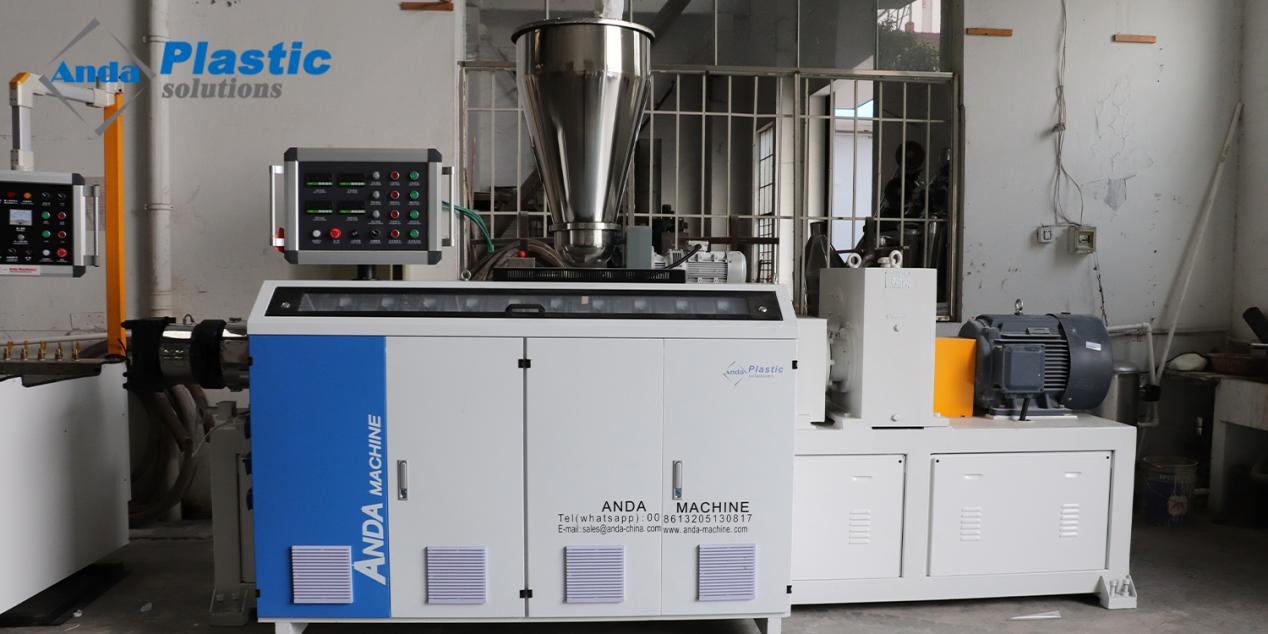

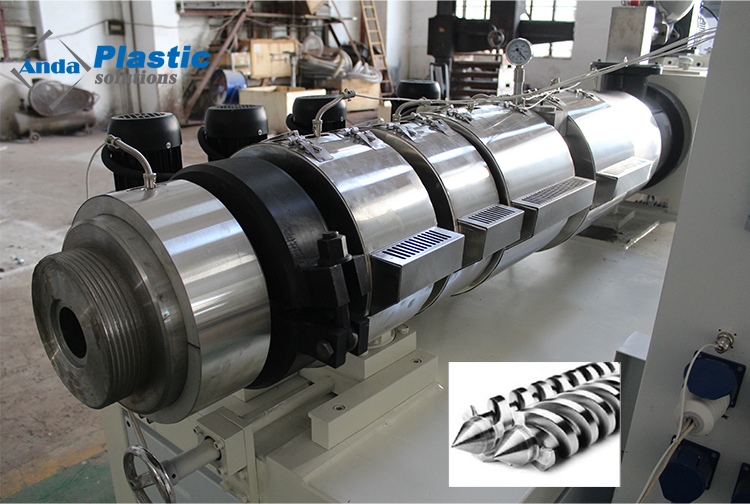

ПВХ пластмассалау қондырғысы

Конустық қос бұрандалы қондырғы дайындалған ПВХ қоспасын береді, қысады және пластиктендіреді.

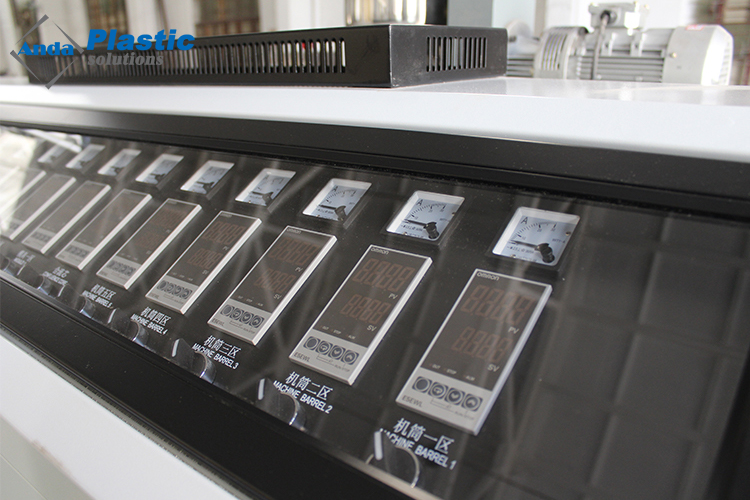

Бөшкенің тәуелсіз жылыту аймақтары операторларға материалдың формуласына сәйкес температура профилін реттеуге мүмкіндік береді. PID басқару үздіксіз өндіріс кезінде температура ауытқуын азайтуға көмектеседі.

Бұранданың жылдамдығын қалып кедергісіне, қажетті шығысқа және төменгі ағын жылдамдығына сәйкес келтіруге болады.

Төбелік панельді экструзияға арналған қалып

Қалып панельдің енін, қабырғаның қалыңдығын, бетінің профилін және ішкі қабырға құрылымын анықтайды.

Балқыманың теңдестірілген таралуы жұқа жиектерді, толық емес қабырғаларды және тегіс емес беттерді болдырмау үшін маңызды. Әрбір төбелік панель дизайны тиісті қалып пен калибрлеу құралын қажет етеді.

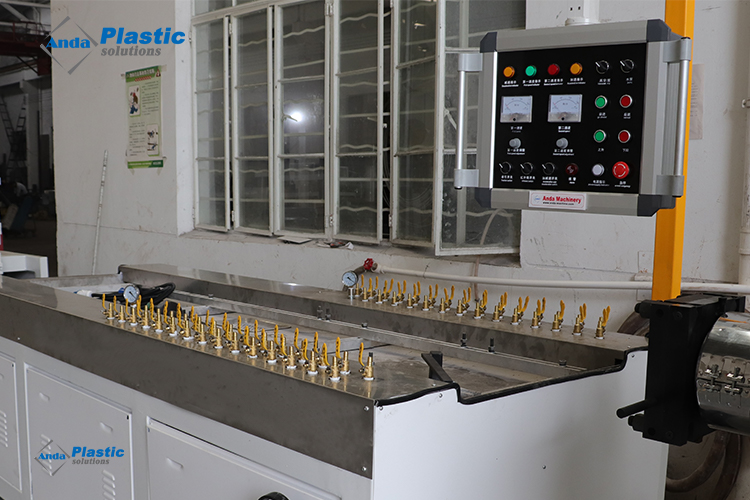

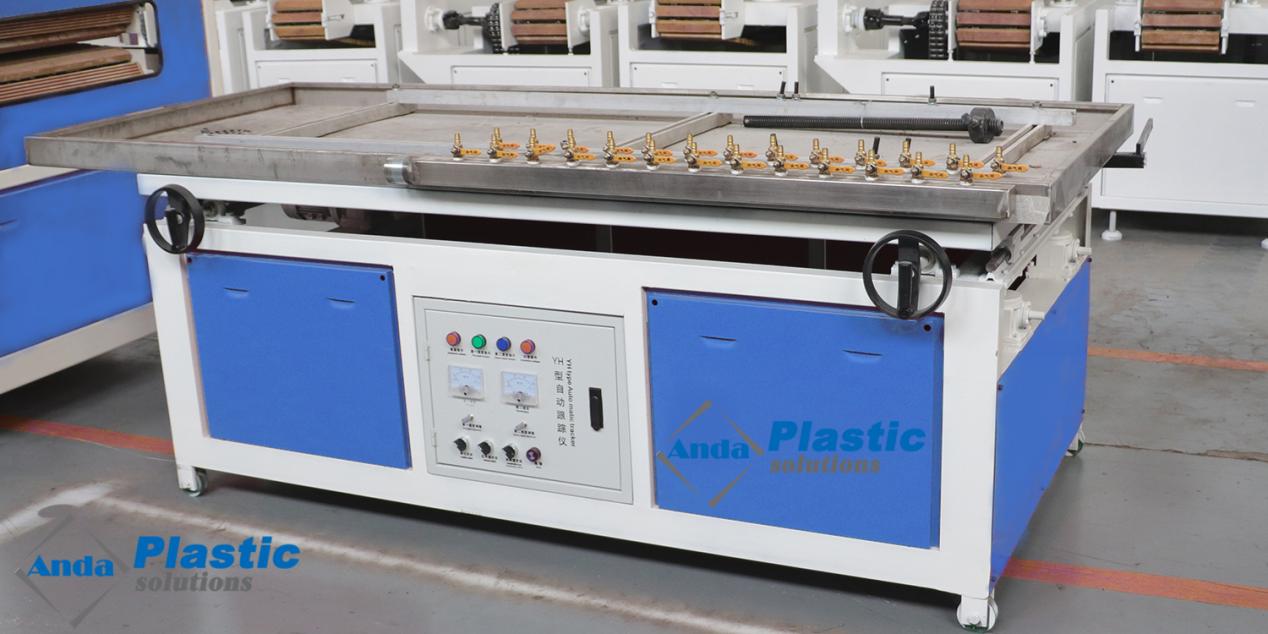

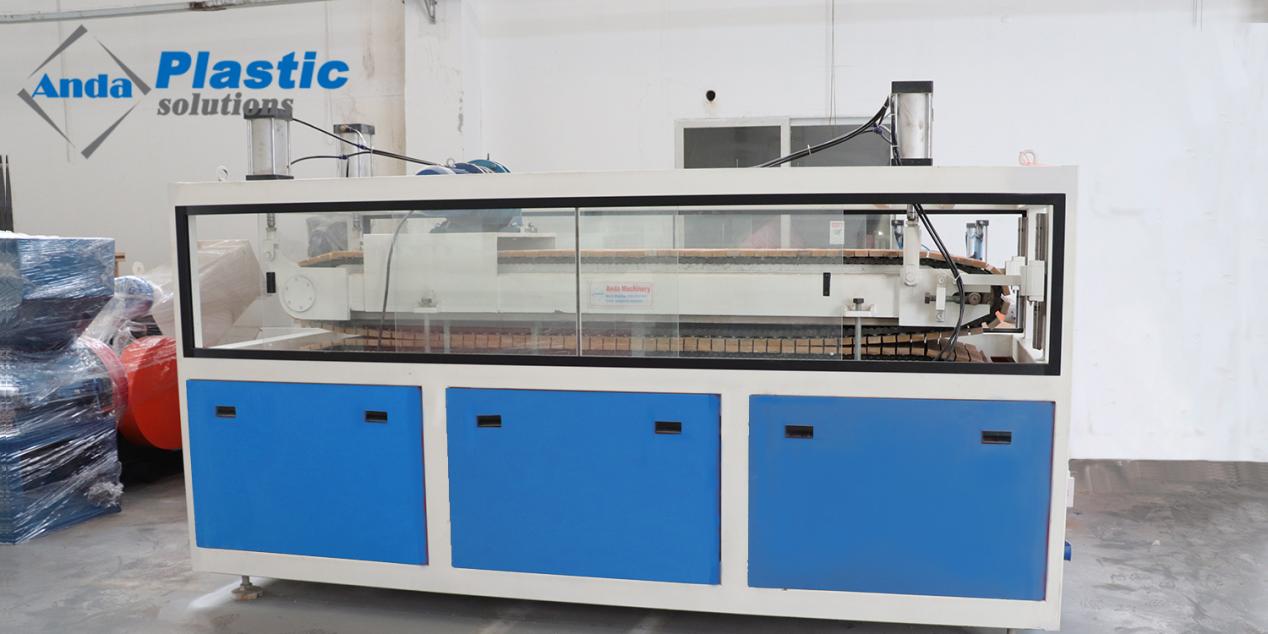

Вакуумды калибрлеу және салқындату үстелі

Ыстық ПВХ төбе профилі қалыптан шыққаннан кейін бірден калибрлеу жүйесіне кіреді.

Вакуумдық қысым материалды калибраторға қарсы ұстап тұрады. Содан кейін суды салқындату пішінді тұрақтандырады және жылуды кетіреді.

Калибрлеу бөлімі басқарады:

• Панель ені

• Бетінің тегістігі

• Ішкі қабырғаның қалыптасуы

• Жиек түзулігі

• Салқындату шөгуі

• Өлшем тұрақтылығы

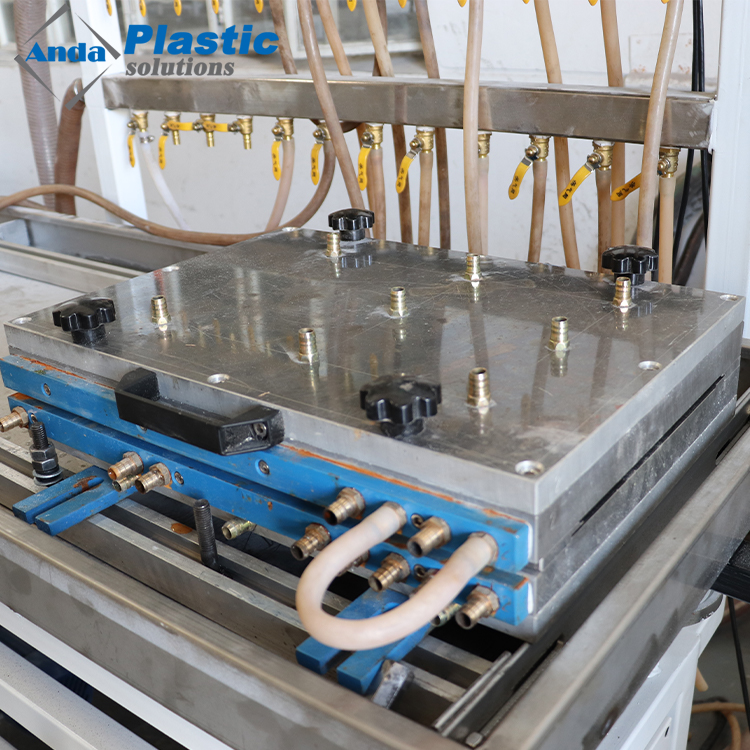

Калибрлеу кестесі қалыппен және тасымалдау құрылғысымен дәл туралануы керек.

Синхрондалған тасымалдау құрылғысы

Тасымалдау қондырғысы салқындатылған төбелік панельді өндірістік желі арқылы тартады.

Айнымалы жылдамдықты басқару тарту жылдамдығын экструзия шығысына сәйкес келтіруге мүмкіндік береді. Тұрақты синхрондау созылуды, қабырға қалыңдығының вариациясын және беткі белгілерді азайтуға көмектеседі.

Байланыс материалы төбенің қуыс профилін ұсақтаудан қорғай отырып, жеткілікті ұстауды қамтамасыз етеді.

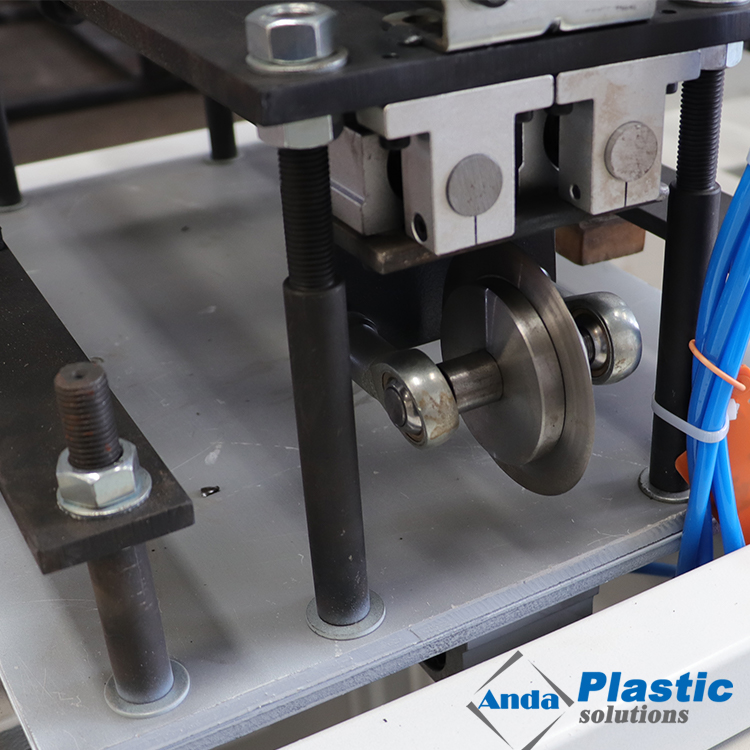

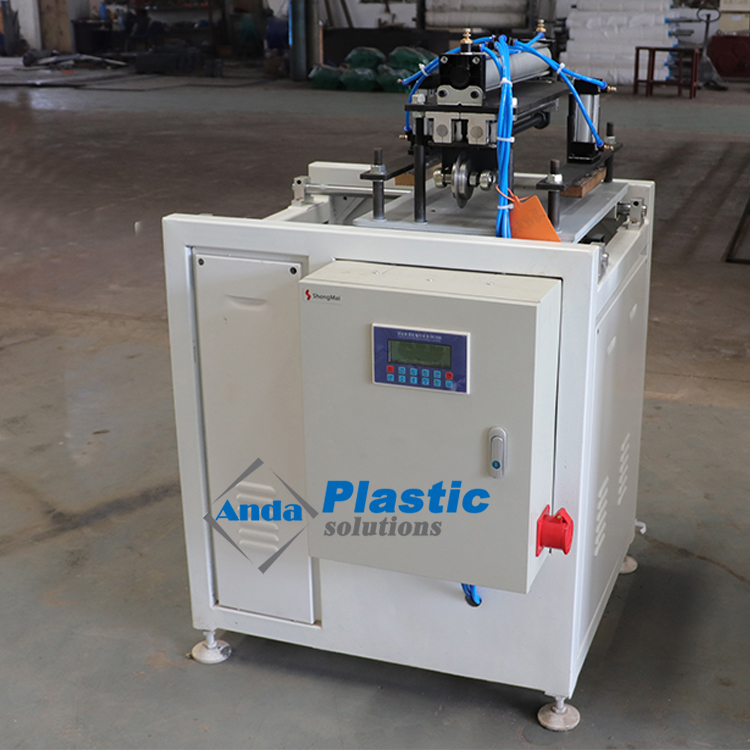

Автоматты кесу қондырғысы

Кесу жүйесі өндіріс жылдамдығын бақылайды және әрбір төбелік панельді қажетті ұзындыққа кеседі.

Кесу уақыты, пышақтың күйі және бағыттағыштың туралануы дайын ұзындық пен жиек сапасына әсер етеді. Сенсорлық жүйе таңдалған құрылғы параметрлеріне сәйкес конфигурациялануы мүмкін.

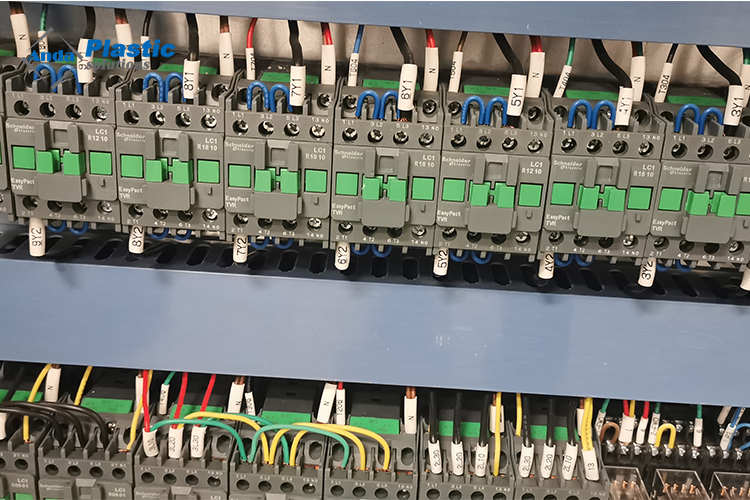

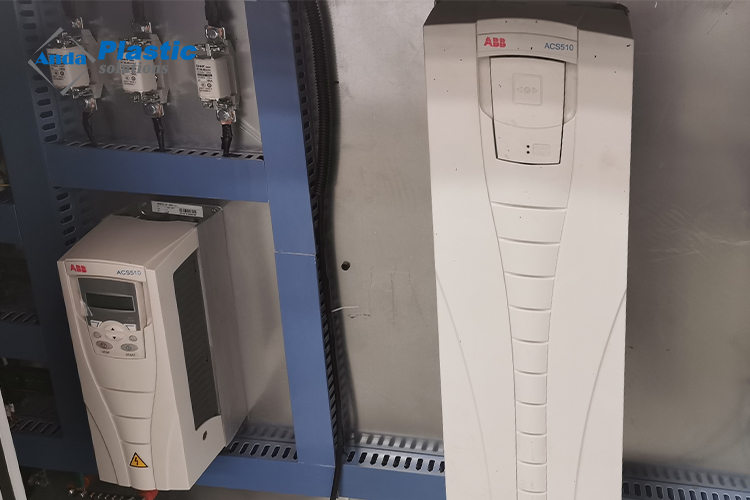

Электрлік басқару жүйесі

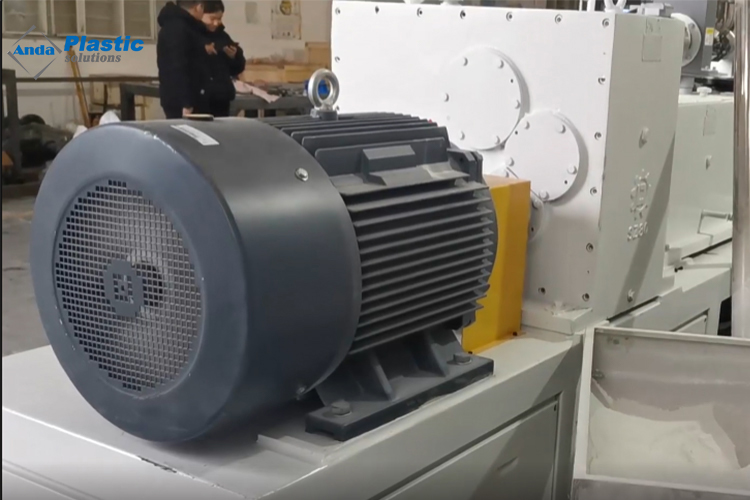

Өндіріс желісін Siemens қозғалтқыштарымен, ABB жиілік түрлендіргіштерімен, JAC редукторларымен және Schneider электр компоненттерімен конфигурациялауға болады.

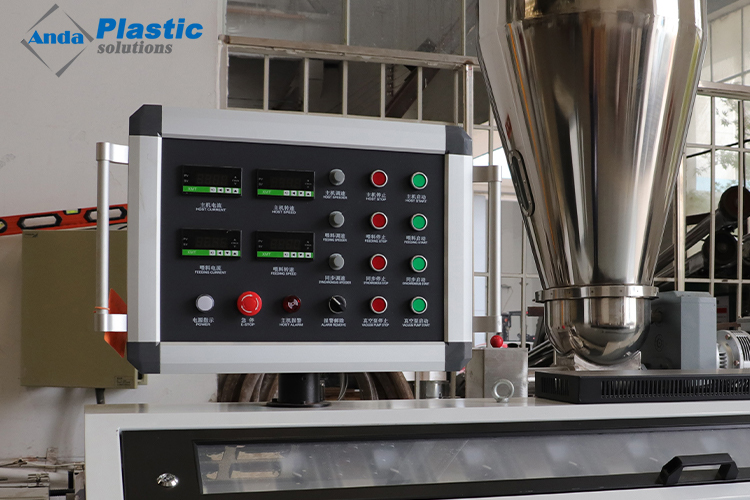

Компоненттердің брендтері мен техникалық сипаттамалары соңғы техникалық ұсыныста расталуы керек. Қажетті автоматтандыру деңгейіне сәйкес PLC сенсорлық экранды басқару да қол жетімді.

Қытай моделі Anda ПВХ төбені жасайтын машина

Негізгі техникалық артықшылықтар

Икемді панель ені

Қалыпты өзгерту және қолдау көрсетілетін жабдық ауқымында сәйкес калибрлеу құралын өзгерту арқылы төбелік панельдердің әртүрлі ендерін жасауға болады.

Басқарылатын ПВХ пластификациясы

Бұрандалы жүйе бақыланатын беруді, қысуды және пластиктенуді қамтамасыз етеді. Бұл қалыпты қалыптастыру алдында тұрақты материал ағынын қолдайды.

Тұрақты вакуумдық қалыптау

Вакуумдық қысым ыстық ПВХ профилін калибрлеу құралына қарсы ұстайды. Бұл оның енін, қуыс құрылымын және бетінің пішінін сақтауға көмектеседі.

Координацияланған сызық жылдамдығы

Экструзия және тасымалдау жылдамдықтарын бірге реттеуге болады. Тұрақты жылдамдықты үйлестіру қабырға қалыңдығы мен панель өлшемдерін басқаруға көмектеседі.

Бірнеше сыйымдылық опциялары

Төрт машина конфигурациясы әртүрлі төбелік панель өлшемдерін және өндіріс мақсаттарын қолдайды.

Кеңейтілетін бетті өңдеу

Қажетті сәндік әрлеуге сәйкес желіде ыстық штамптау және бөлек ламинаттау жабдығын қосуға болады.

250 мм PVC төбелік панельді өндіру желісі бейне

Жиі қойылатын сұрақтар

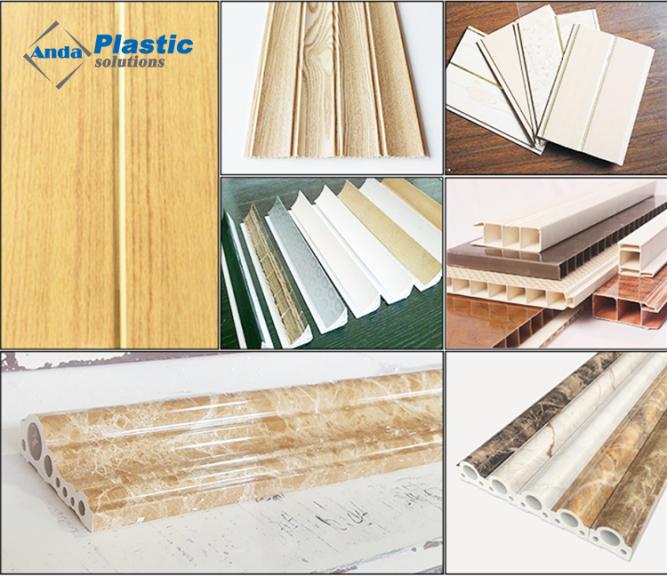

ПВХ төбелік панельді экструзия желісі нені шығарады?

Ол үздіксіз қатты ПВХ төбелік панельдер мен қуыс сәндік төбе профильдерін шығарады. Қалып панельдің енін, бетінің дизайнын және ішкі қабырға құрылымын анықтайды.

Сызық төбелік панельдің қандай енін шығара алады?

Ағымдағы конфигурациялар 200 мм-ден 600 мм-ге дейінгі жалпы ендерді қамтиды. Әрбір үлгі техникалық кестеде көрсетілген белгілі бір ен диапазонын қолдайды.

Бір сызық төбелік панельдердің әртүрлі конструкцияларын жасай ала ма?

Иә. Қалыпты ауыстыру және сәйкес калибрлеу құралын ауыстыру арқылы әртүрлі ені мен профиль конструкцияларын жасауға болады. Төменгі ағынды жабдық таңдалған енді қолдауы керек.

Күнделікті өнім қандай?

Анықтамалық тәуліктік өнім көлемі 800 м²-ден 3300 м² жоғарыға дейін ауытқиды. Нақты сыйымдылық панель салмағына, ПВХ формуласына, қалып дизайнына және салқындату шарттарына байланысты.

ПВХ құрғақ қоспасын тікелей өңдей ала ма?

Иә. Конустық қос бұрандалы қондырғы дайындалған ПВХ құрғақ қоспасын өңдеуге арналған. Тамақтандыру алдында барлық ингредиенттерді біркелкі араластыру керек.

Сәндік үлгілерді желіде қолдануға бола ма?

Иә. Қосымша онлайн ыстық штамптау құрылғысы сәндік фольга үлгілерін қолдана алады. Бөлек ламинаттау жабдығын да қосуға болады.

Төбенің тақтасының тегістігі қалай бақыланады?

Тегістік қалыптың теңдестірілген ағынына, тұрақты вакуумдық қысымға, судың біркелкі салқындауына және синхрондалған тасымалдау жылдамдығына байланысты.

Экструдердің дұрыс үлгісін қалай таңдауға болады?

Таңдау панель еніне, панель салмағына, формулаға және қажетті шығысқа байланысты. Модельді растамас бұрын бұл мәліметтерді бірге қарап шығу керек.

Электр жүйесі әртүрлі кернеу талаптарына сәйкес келе ала ма?

Техникалық растау кезінде қажетті кернеу мен жиілікті қамтамасыз ету керек. Соңғы электр конфигурациясы техникалық ұсыныста көрсетілген.

Баға ұсынысы үшін қандай ақпарат қажет?

Панель сызбасын, енін, қалыңдығын, салмағын, шикізат формуласын, шығыс мақсатын, бетінің әрлеуін және электрлік талаптарды көрсетіңіз.
